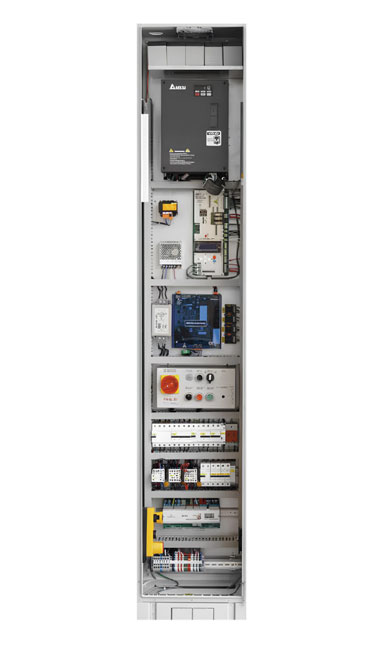

ART-1 VVF

Les systèmes de commande ART-1 VVF, malgré leur structure complexe et leur technologie avancée, sont conçus pour être conviviaux. La philosophie de conception repose sur une installation facile et une mise en service efficace. Grâce à la communication entre le VVF et l'ART-1, la carte de commande de l'onduleur ajuste ses mouvements en suivant les commandes. Cette technologie améliore le confort et l'efficacité, réduit les besoins de réglage de l'onduleur et permet un arrêt direct. Les paramètres réglés via la connexion informatique peuvent être modifiés plus facilement et rapidement que jamais. Tous les paramètres liés à l'ascenseur peuvent être ajustés à partir d'une seule fenêtre sur l'ordinateur, et toutes les informations en temps réel sur l'état de l'ascenseur peuvent également être visualisées à partir de cette même fenêtre. Tous les réglages de l'onduleur et de l'ascenseur peuvent également être facilement ajustés via l'écran LCD 4x20 intégré sur la carte principale.

Conforme aux normes EN81-20/50 Connexions des boutons d’étage et des indicateurs avec socket CanBus
Compatible avec moteurs synchrones et asynchrones Connexion flexible à la cabine avec socket CanBus
Inverseur VVF spécial pour ascenseur Panneau de test EN81-20
Surveillance des circuits de sécurité avec carte à borne SCM et mise en service facile Éclairage et ventilateur dans l’armoire électrique
Libération facile avec UPS Ouverture anticipée des portes et nivellement
Contrôle de l’éclairage de la gaine à partir de plusieurs points avec disjoncteur de courant de fuite Menu personnalisable via connexion PC
Contrôle indépendant des portes à double réglage pour les ascenseurs à double entrée Capacité de 32 arrêts, 2,5 m/s

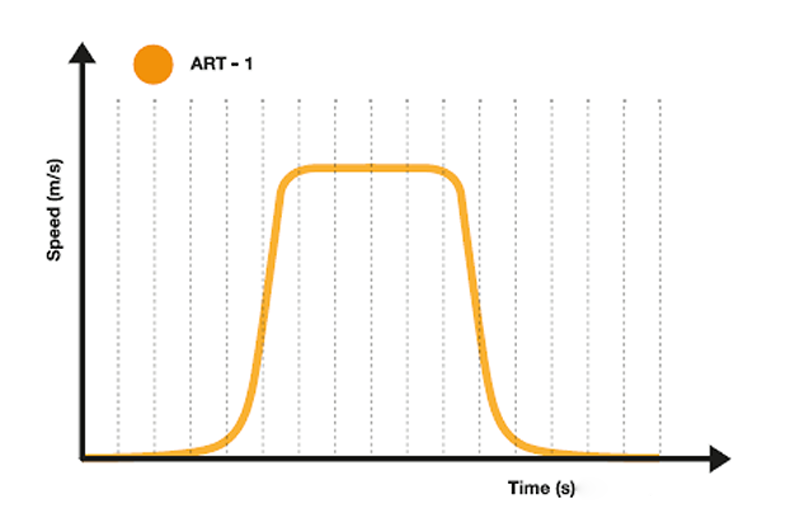

s'adapte aux différentes distances et vitesses d'étage, créant ainsi une courbe d'arrêt direct qu'il transmet au variateur VVF. De cette manière, un mouvement d'approche directe et efficace vers l'étage est assuré dans une plage de 0 à 2,5 m/s.





ART-1 : Une Solution de Contrôle Avancée pour Ascenseurs
Grâce à la communication Can Bus, aux entrées et sorties programmables, et aux possibilités de connexion informatique, ART-1 peut contrôler seul, sans équipement supplémentaire, tous les types d’ascenseurs : Simplex, Duplex, VVF, MRL, Hydraulique et à Double Vitesse.

PERSONNALISÉ - COMPACT - PRÊT À L’EMPLOI
ART-1 peut être personnalisé en fonction de l’utilisation grâce à son logiciel informatique spécialisé. Tous les équipements nécessaires, tels que les relais de pontage des circuits de sécurité, les circuits de contrôle des contacts de porte (EN81-20), les sorties USB et Micro SD, etc., sont regroupés sur une seule carte principale. Dans le système de commande ART-1, tous les périphériques suivent la philosophie "plug and play".

LOGICIEL INTELLIGENT ET FONCTIONS D’ACCÈS
ART-1 dispose d’un logiciel spécial basé sur Windows. Grâce à ce logiciel, les ascenseurs peuvent être adressés et tous les paramètres peuvent être archivés dans un fichier et copiés sur l’ascenseur souhaité en appuyant simplement sur un bouton. Les enregistrements d’erreurs peuvent être suivis et archivés avec les informations de date et d’heure. Tous les réglages de l’ascenseur peuvent être facilement effectués avec le programme informatique.

Conformité totale aux normes EN81-20/50

Connexion avec tous les boutons d’étage et les indicateurs via une seule prise

Double bouton 32 arrêts, 2,5 M/S

 Accès au menu via ordinateur
Approche directe aux étages : arrêt direct - distance d’arrêt réglée depuis la carte. Les étages courts sont détectés automatiquement Surveillance de l’ascenseur via connexion informatique
Compatible avec tous les types d’ascenseurs : simplex, duplex, VVF, MRL, hydraulique

Logiciel PC personnalisable
Contrôle standard de 2 portes automatiques Flèches de direction de service
Activer les portes à l’étage souhaité, les bloquer à l’étage souhaité

Possibilité de gong à chaque étage
Nombreuses E/S et relais programmables librement sur la carte principale et la carte de révision Compteur de démarrages

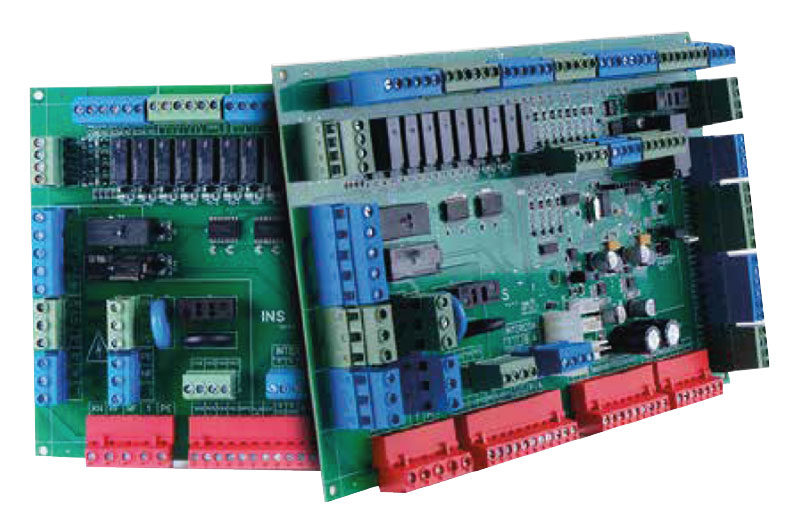

ART-INS
CARTE DE RÉVISION Toutes les connexions avec prise Communication CanBus avec le panneau de commande Connexion flexible plug and play Commande de porte double standard Relais programmables libres Entrées et sorties programmables libres Unité de charge de batterie intégrée Connexion avec prise CanBus prête pour le boîte bouton cabine

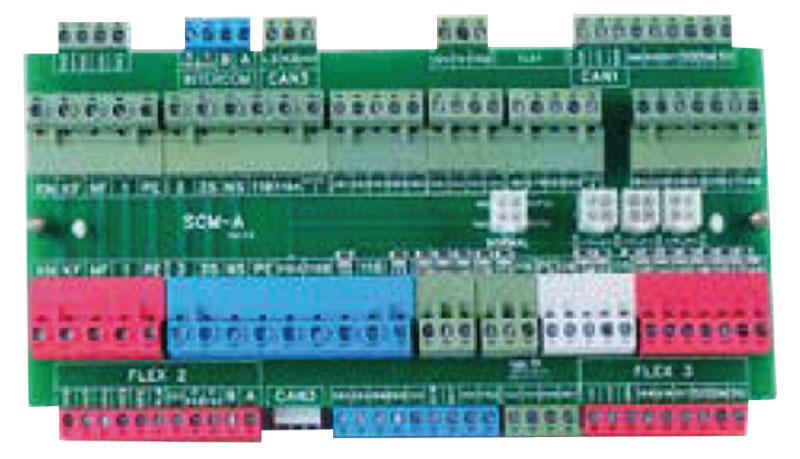

CARTE SCM
Carte de bornes fonctionnelle ART-1 compatible avec l’installation prête à être utilisée, où les circuits de sécurité peuvent être surveillés avec des LED.


ART-INS
CARTE DE RÉVISION Toutes les connexions avec prise Communication CanBus avec le panneau de commande Connexion flexible plug and play Commande de porte double standard Relais programmables libres Entrées et sorties programmables libres Unité de charge de batterie intégrée Connexion avec prise CanBus prête pour le boîte bouton cabine

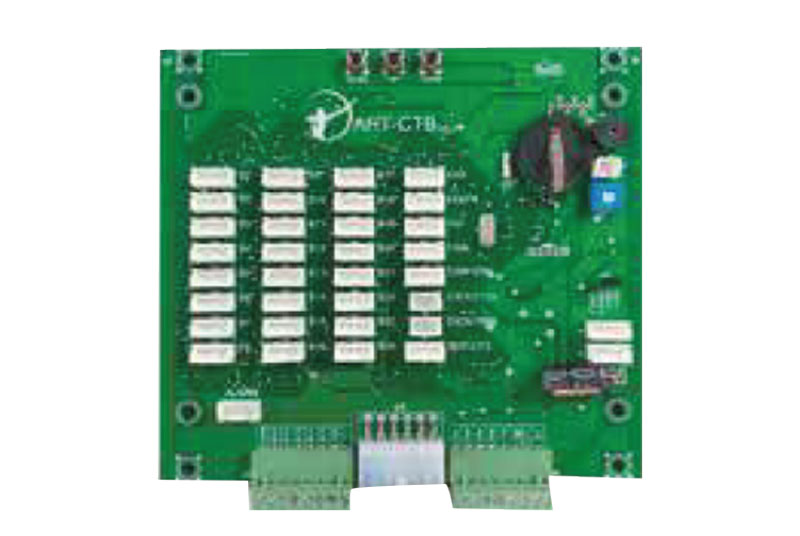

CARTE CTB

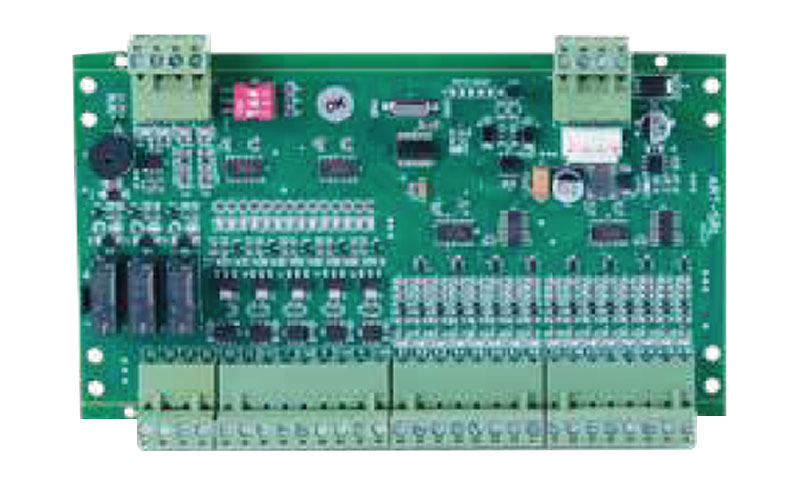

CARTE PRL Convertisseur série-parallèle qui transmet les signaux CanBus reçus des boutons de série aux systèmes de panneaux de commande fonctionnant en parallèle.

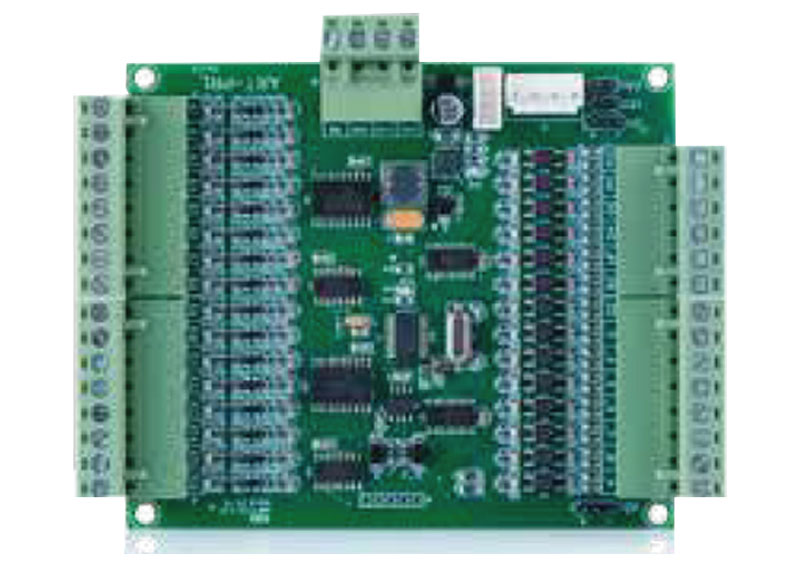

CARTE SRL
Lorsque la connexion parallèle du bouton au panneau de commande ART-1 est souhaitée, la carte SRL est utilisée comme convertisseur CanBus. La carte SRL permet les connexions en parallèle jusqu’à 16 étages et la connexion des boutons de cabine
